電纜橋架分類和設備要求

電纜橋架可分為槽式、橋架式和梯式、網狀等。，它由支架、支架臂和設備附件組成，電纜橋架有哪些類型？設備應該注意什么？以下是為我們澄清電纜槽的分類和安裝要求。

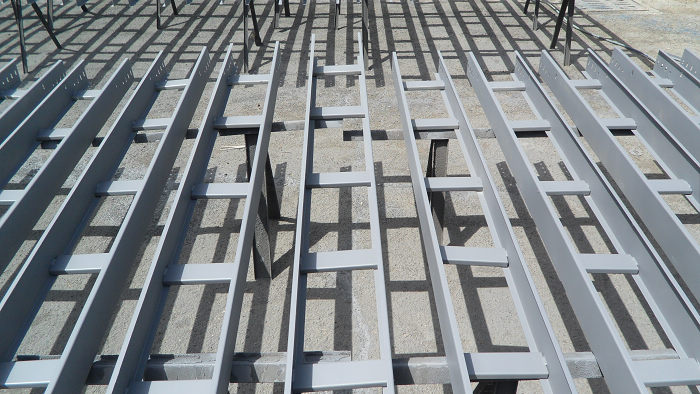

1、階梯型電纜橋架

階梯型電纜橋架根據國內外相關資料進行改進和規劃。這種類型的橋成本相對較低，重量輕，形狀特殊，散熱好，透氣性好。它通常用于直徑相對較大的電纜，更適用于高壓或低壓電力電纜。

2、托盤電纜橋架

具有重量輕、負重量大、外形美觀、結構簡單的優點，且該裝置不困難。它通常用于石油、化工、輕工、電信等行業。合適的電力電纜設備也可用于控制電纜。

3，槽式電纜槽

這是一個完全封閉的電纜槽，較適合高靈敏度系統的控制電纜，如計算機電纜、通信電纜等。屏蔽控制電纜的干擾非常有用，并且對環境中的嚴重腐蝕具有極好的保護。

4、大跨度電纜橋架

使用壽命長，設備簡單，成本低，切割簡單，關鍵是不需要維護，使用特別方便。它由拉擠玻璃纖維增強塑料型材組裝而成，可用于電力電纜、控制電纜、照明電纜或其他附件

5、組合式電纜橋架

根據現場的設備隨意轉動，可以加寬、分上、下，在無鉆孔、無焊接的隨機部位可以用管子接出，這是一種新型橋架，是電纜橋架中的第二代新產品，用于各種工程、各種單位，方便了工程的規劃，也方便了生產期間的運輸，是一種非常優秀的產品

設備需要

1。此時，電纜槽和待供電設備之間的距離應大于0.5米。

2，當兩組電纜在同一高度平行時，距離應大于0.6米。

3、在線槽內敷設電纜時，線槽內的電纜應平直。

4、當設置在天花板內時，槽蓋敞開的一側應保持80 mm的垂直間隙，槽段的利用率應小于50%以上

是電纜橋架分類和安裝要求的總結。必須注意安裝，這樣項目才能高效安全地完成。
